F05 JIS-10K
鑄鐵非昇桿式閘閥(法蘭口)
規格
適用流體：一般建築、工業用水、油
適用溫度：0~120℃
適用壓力：10 kgf/cm² (脈動水)
閥座測試壓力：15 kgf/cm² (水壓) 或 6 kgf/cm² (氣壓)
閥體測試壓力：21 kgf/cm² (水壓)
材質
閥體、閥蓋、閥盤、把手：鑄鐵
閥桿：不鏽鋼
閥座：青銅
迫緊：石棉

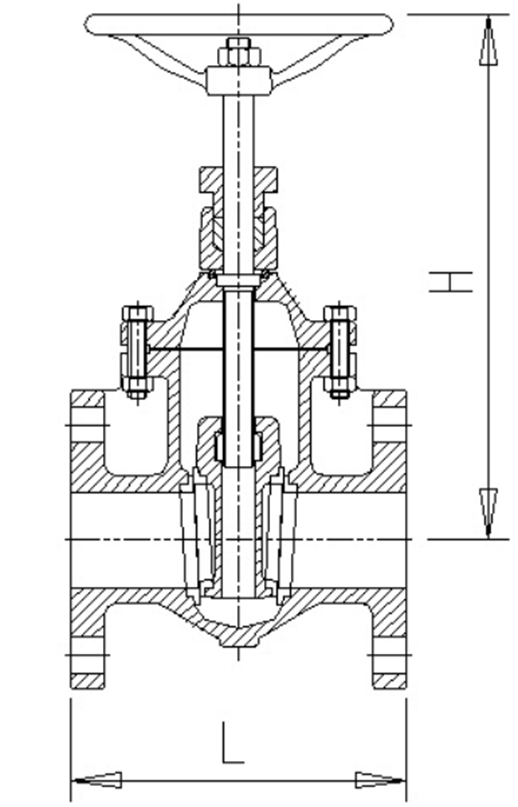

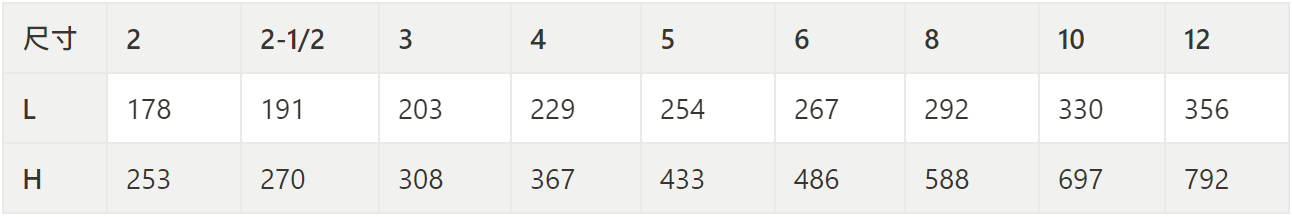

尺寸圖
介紹
利用閥桿帶動閘板沿通道軸線的垂直方向移動的閥門，在管道上主要作為切斷介質作用，即全開或全閉使用。一般閘閥不可作為節流用。它可以用於高溫高壓，並可以用於各種不同的介質。
特點
1. 面間距離短
2. 大口徑、質量小
3. 啟閉時較省力
4. 流體阻力小
