D54/S54/D55/S55/S56 10K/16K/20K

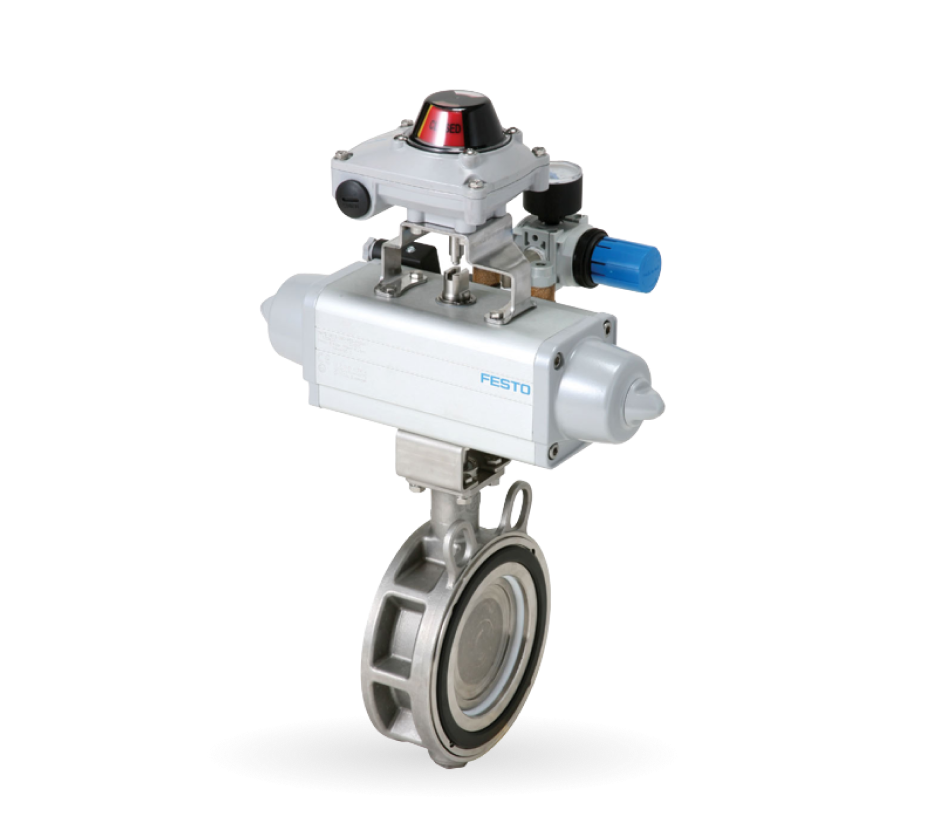

偏心型蝶閥-氣動系列
系列名稱：D54/S54 (10K)
規格
適用流體：水、油、氣
適用溫度：0~100℃
適用壓力：10 kgf/cm² (水)
閥座測試壓力：11 kgf/cm² (水壓)
閥體測試壓力：15 kgf/cm² (水壓)
法蘭孔設計依據：JIS-10K
材質
閥體：延性鑄鐵/不鏽鋼
閥桿、閥盤：不鏽
鋼閥座：鐵氟龍
系列名稱：D55/S55 (16K)
規格
適用流體：水、油、氣
適用溫度：0~100℃
適用壓力：16 kgf/cm² (水)
閥座測試壓力：18 kgf/cm² (水壓)
閥體測試壓力：24 kgf/cm² (水壓)
法蘭孔設計依據：JIS-16K
材質
閥體：延性鑄鐵/不鏽鋼
閥桿、閥盤：不鏽
鋼閥座：鐵氟龍
系列名稱：D56/S56 (20K)
規格
適用流體：水、油、氣
適用溫度：0~100℃
適用壓力：20 kgf/cm² (水)
閥座測試壓力：22 kgf/cm² (水壓)
閥體測試壓力：30 kgf/cm² (水壓)法蘭孔設計依據：JIS-20K
材質
閥體：延性鑄鐵/不鏽鋼
閥桿、閥盤：不鏽
鋼閥座：鐵氟龍

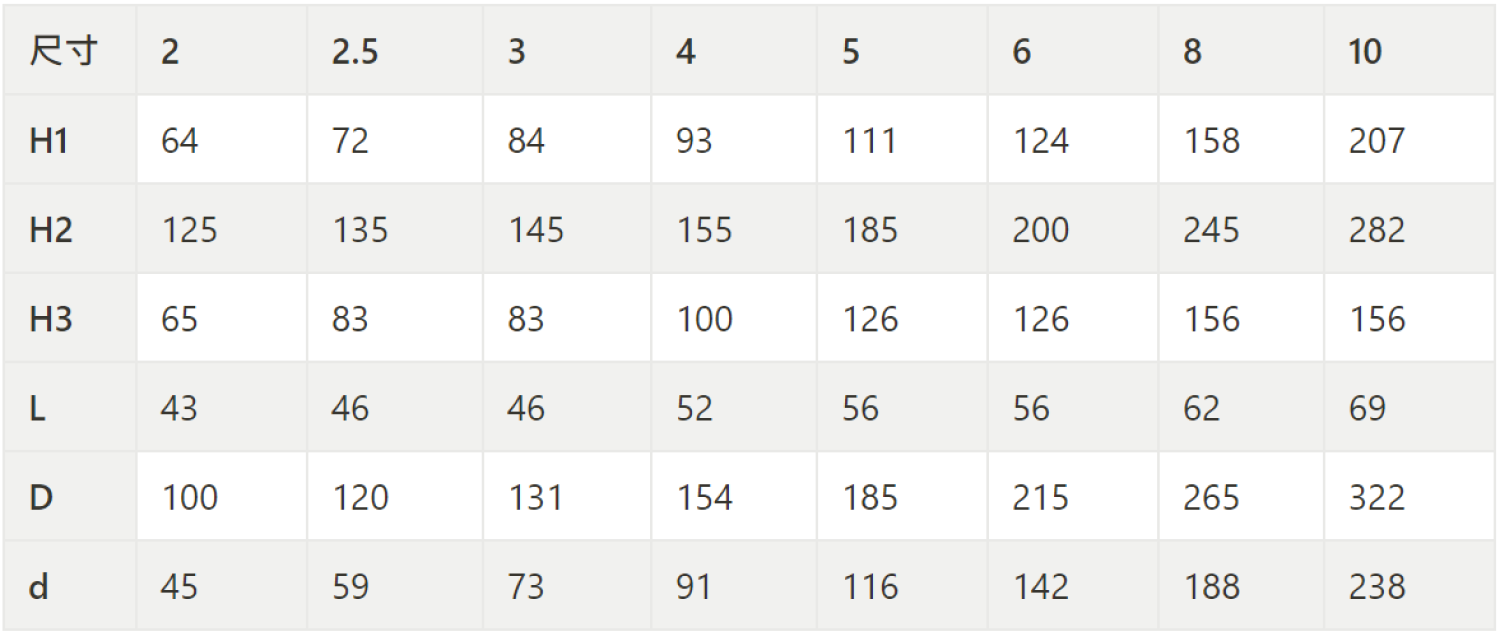

尺寸圖
氣動閥
介紹
使用氣動驅動器來替代人力操作。
它的工作原理是以壓縮空氣為動力源，通過活塞的運動帶動曲臂進行90度迴轉，達到使閥門自動啟閉。
特點
1. 成本低
2. 維護方便
3. 輸出功率大
電動閥
介紹
電動閥使用電能作為動力來接通電動執行機構驅動閥門，實現閥門的開關、調節動作。從而達到對管道介質的開關或是調節目的。電動閥多數用於管道流量的調節，正常安裝在送風製冷管道的出氣口處，還能用在液體管道中，在酒水飲料生產的罐裝管道和污水處理管道等管路中應用很廣
特點
1. 結構簡單
2. 使用壽命長
3. 適用於幾乎所有介質
作動原理
偏心式蝶閥作動影片
包覆式閥座-中心式蝶閥
分離式閥座-偏心式蝶閥
