D54/S54/D55/S55/S56 10K/16K/20K
不鏽鋼偏心型蝶閥(齒輪式)
系列名稱：D54/S54 (10K)
規格
適用流體：水、油、氣
適用溫度：0~100℃
適用壓力：10 kgf/cm² (水)
閥座測試壓力：11 kgf/cm² (水壓)
閥體測試壓力：15 kgf/cm² (水壓)
法蘭孔設計依據：JIS-10K
材質
閥體：延性鑄鐵/不鏽鋼
閥桿、閥盤：不鏽
鋼閥座：鐵氟龍
系列名稱：D55/S55 (16K)
規格
適用流體：水、油、氣
適用溫度：0~100℃
適用壓力：16 kgf/cm² (水)
閥座測試壓力：18 kgf/cm² (水壓)
閥體測試壓力：24 kgf/cm² (水壓)
法蘭孔設計依據：JIS-16K
材質
閥體：延性鑄鐵/不鏽鋼
閥桿、閥盤：不鏽
鋼閥座：鐵氟龍
系列名稱：D56/S56 (20K)
規格
適用流體：水、油、氣
適用溫度：0~100℃
適用壓力：20 kgf/cm² (水)
閥座測試壓力：22 kgf/cm² (水壓)
閥體測試壓力：30 kgf/cm² (水壓)法蘭孔設計依據：JIS-20K
材質
閥體：延性鑄鐵/不鏽鋼
閥桿、閥盤：不鏽
鋼閥座：鐵氟龍

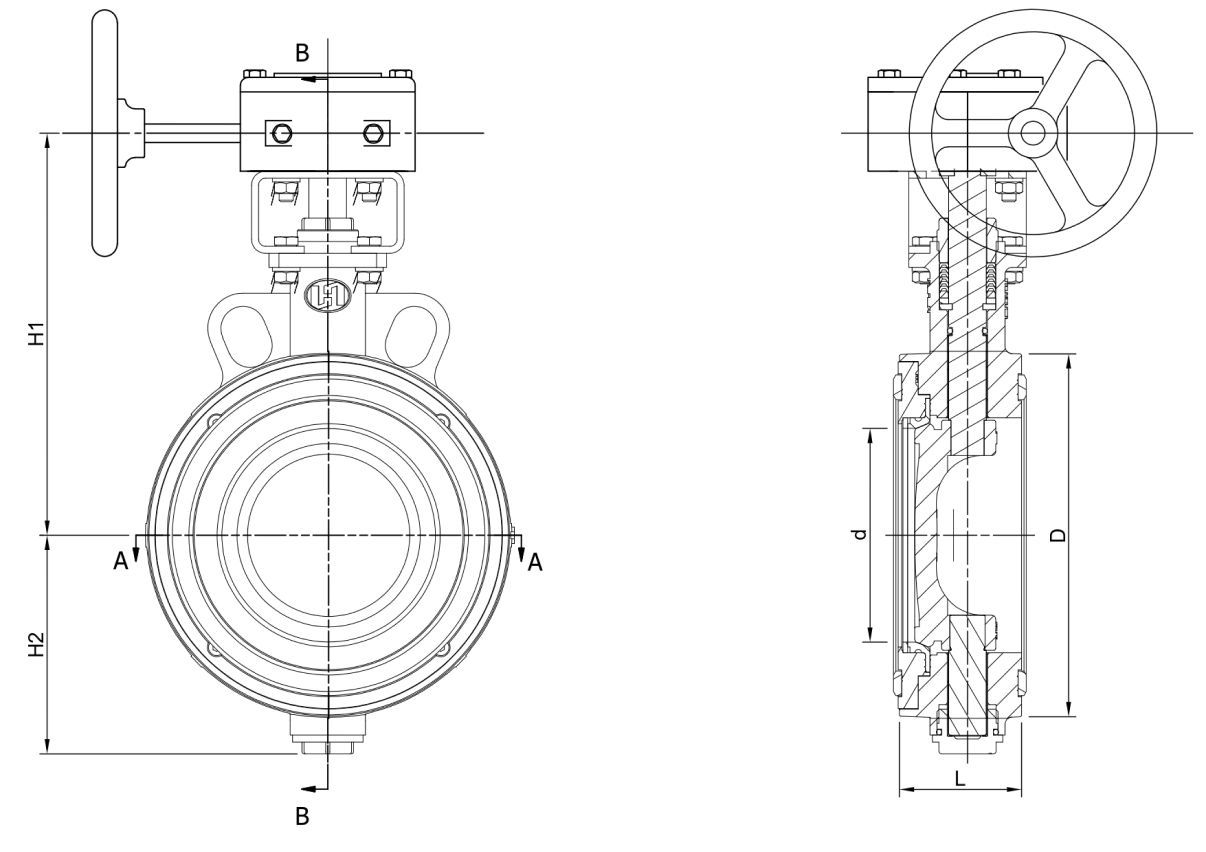

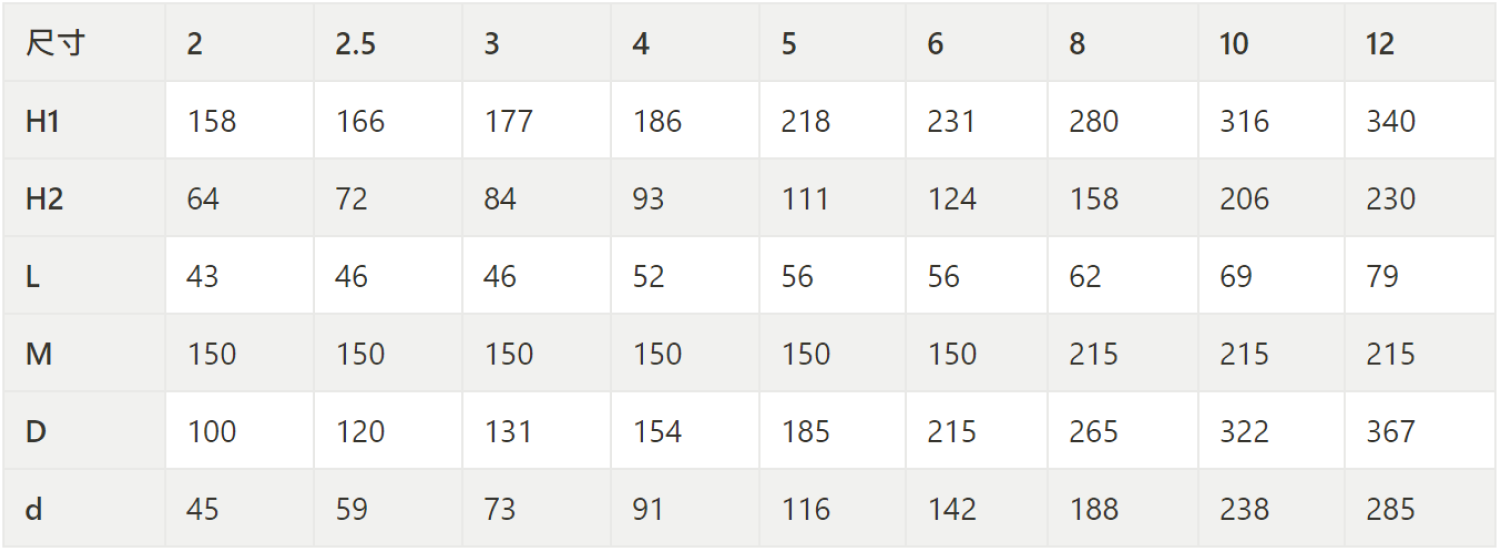

尺寸圖
介紹
配管間距小，不占空間之特質，故應用於管道間，能滿足客戶需求，其採用分離式鐵氟龍閥座，專利型設計有閥座壓力補償功能，關斷功能極佳，有別於傳統包覆式蝶閥膠圈易因膠圈變形硬化，導致操作扭力變大無法止漏 。
偏心式蝶閥之閥座可就系統液體適用性做更換，也可快速加裝斷熱材料，達冰水系統之防結露要求。
特點
1. 輕量輕巧
2. 優越之止漏功能
3. 安全性制鎖裝置
4. 可更換式閥座
5. 防結露功能
6. 外部塗裝
作動原理
偏心式蝶閥作動影片
包覆式閥座-中心式蝶閥
分離式閥座-偏心式蝶閥
